Панельно-лучистое охлаждение- часть II

В предыдущей статье в нашей рассылке за май месяц мы делали обзор и говорили о некоторых температурных параметраx системы панельно-лучистого охлаждения помещения. В данной статье пойдет речь о конструктивных параметрах системы.

Прежде всего, необходимо классифицировать панельно-лучистые системы по способу их расположения как:

  • Напольные
  • Настенные
  • Потолочные

Каждый из типов расположения бесспорно имеет свои преимущества и недостатки.

Напольное расположение охлаждающих панелей наиболее заманчивое с точки зрения уменьшения инвестиций в систему климатизации, так как капитальные затраты на устройство самой популярной панельной системы “теплый пол”, являются фактически и затратами на систему напольного охлаждения, остается только добавить источник холода и соответствующую автоматику. При этом температура в 20 ⁰С, поддерживаемая на полу летом, ничуть не ниже температуры в наших с Вами квартирах без теплого пола (со стандартным отоплением) зимой. Т.е., система безопасна для человека, однако, если нет привычки ходить дома в легкой обуви или тапочках, то ногам вряд ли будет комфортно. Также не надо забывать о наличии маленьких детей, которые очень любят играть на полу. Итак, из всего вышесказанного можно сделать вывод, что систему напольного охлаждения целесообразно применять в зданиях общественного назначения (административных комплексах, местах приема пищи…) и очень аккуратно подходить к ее применению в жилье, оговаривая с владельцами данного жилья все особенности эксплуатации. Устройство же системы напольного охлаждения ничуть не отличается от системы теплый пол: возможна укладка как “сухим” рис.1, так и “мокрым” рис.2 способом монтажа.

Рис. 1  KAN-therm TBS                                                              Рис.  KAN-therm Tacker

kan-therm_tbs kan-therm_tacker

“Сухой” способ монтажа обусловлен применением сухих (зачастую гипсоволокнистых) оснований (стяжек) пола. Обычно подобное решение необходимо в следующих случаях:

  • реконструкция зданий (невозможность применения тяжелых стяжек);
  • деревянное домостроение (второй и последующий этажи деревянного дома)
  • cжатые сроки монтажа;
  • особые требования к чистоте строительной площадки;
  • отсутствие воды на объекте;
  • необходимость уменьшения толщины конструкции подогреваемого основания.

Состоит система для охлаждения или обогрева сухих стяжек из: профилированной теплоизоляционной подложки с предварительно нанесенными углублениями под фиксацию металлических ламелей; металлических ламелей, предназначенных для фиксации трубопроводов и распределения необходимой температуры по всей поверхности стяжки пола, а также самой трубы, которая в дальнейшем и будет служить прибором климатизации (рис.3).

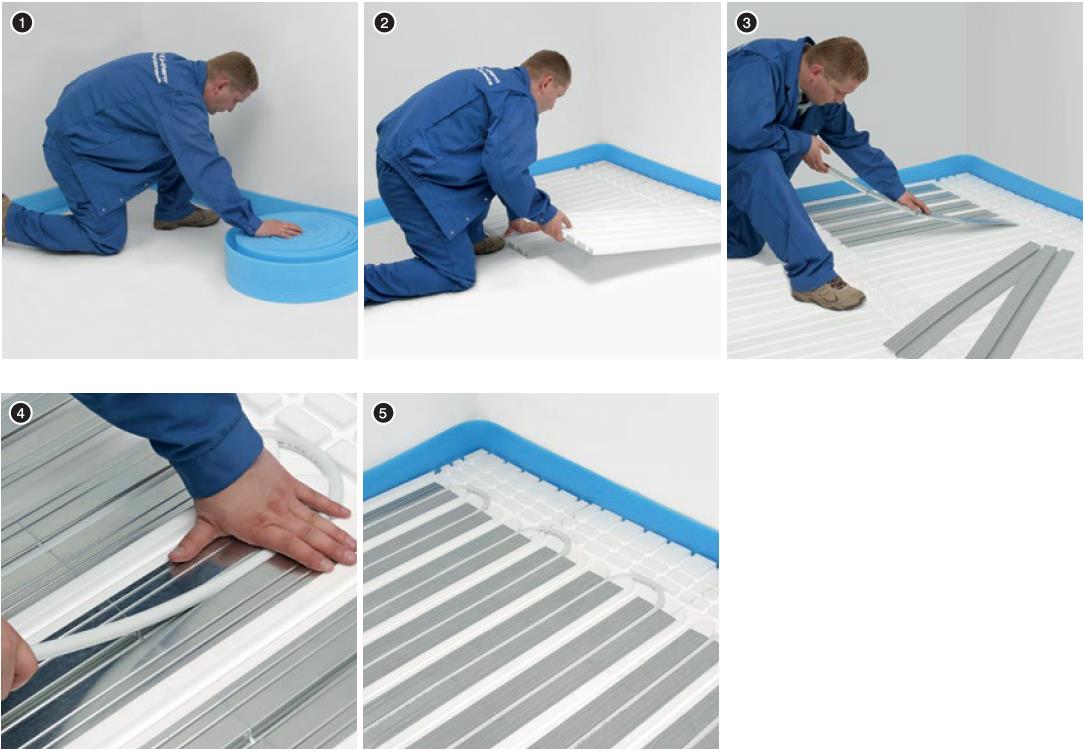

Рис.3  Порядок монтажа системы KAN-therm TBS

монтаж системы KAN-therm tbs

При этом проектируя и монтируя конструкцию данной охлаждающей поверхности (как для “сухого”, так и для “мокрого” способа монтажа) нельзя забывать о демпферных швах, которые необходимо устраивать как по периметру помещения, так и в особых случаях в других частях помещения (рис.4)

Рис. 4 Устройство разделительно-демпфирующего шва при мягком (плавающем) чистовом напольном покрытии – слева. При жесткозакрепленном чистовом напольном покрытии- справа

kan-therm_tbs kan-therm_tacker kan-therm_tacker

И все-таки, наиболее распространенными являются системы “мокрые” (рис.5).

Рис. 5 Последовательность монтажа трубопроводов KAN-therm Blue floor при укладке “мокрым” способом.

Панельно-лучистое охлаждение- часть II

Наиболее распространенными в нашей стране являются 4 основных мокрых способа монтажа:

  •  монтаж на фиксирующих шинах (рис.6)
  • монтаж на матах с преднанесенной растровой сеткой при помощи шпилек для монтажа (рис.7)
  • монтаж на матах с фиксаторами (рис. 8)
  • монтаж трубы на арматурной сетке (рис.9)

рис. 6 Система KAN-therm Rail                                  рис. 7 Система KAN-therm Tacker

kan-therm_tbs kan-therm_tacker

рис. 8 Система KAN-therm Profil                               рис. 9 Арматурная сетка для крепления труб

kan-therm_tbs kan-therm_tacker

Все способы монтажа при общей высокой функциональности имеют свои преимущества и недостатки (о которых мы поговорим с Вами в другой статье).

Про систему охлаждающих полов хотелось бы заметить,  что, несмотря на все, впрочем с одной стороны вполне справедливые, замечания о том, что пол плохо работает на охлаждение, эффективность данной системы для охлаждения человека вполне сопоставима с “холодным” потолком, имеющим при данном применении бесспорное преимущество развитой конвективной доли. Эффективность данных систем вполне сопоставима, так как охлаждающая поверхность находится непосредственно в рабочей зоне помещения.

В следующей статье в рассылке за июль месяц мы поговорим о конструкциях настенных и потолочных систем.

Автор статьи: Денис Зинченко к.т.н., технический директор Представительства фирмы KAN в России
