Система KAN-therm Tacker

Система KAN-therm Tacker

Общая информация:

Система KAN-therm Tacker – это комплексная инсталляционная система, предназначена для монтажа систем напольного отопления и охлажденияВ Системе KAN-therm Tacker трубы крепятся к пенопласту KAN-therm с пленкой с помощью специальных скоб и такера.

Предназначение:

Система KAN-therm Tacker предназначены для монтажа напольного отопления, укладываемого мокрым методом. Применение плит из пенопласта толщиной 50мм и комплекта скоб значительно облегчают работу такером и сокращают время установки системы.



Система KAN-therm TackerСистема KAN-therm Tacker

















Система KAN-therm Tacker


Для монтажа системы напольного отопления в Системе KAN-therm Tacker служат:

  • пенопласт с пленкой доступен в листах толщиной от 20мм, 30 мм и 50мм,

Система KAN-therm Tacker



  • пластмассовые полиэтиленовые трубы PE-Xc, PE-RT, PE-RT Blue Floor или многослойные PE-RT/Al/PE-HD, PE-RT/Al/PE-RT диаметрами от Ø12 - Ø20 мм,

Система KAN-therm Tacker



  • краевая (демферная) лента с надрезом или с надрезом и полиэтиленовым фартуком,

Система KAN-therm Tacker



  • скобы для крепления труб, поставляемые отдельно или в сваренных пакетах,

Система KAN-therm Tacker

  • такер, служащий для крепления скоб,в  вариантах для стандартных  и коротких скоб,

Система KAN-therm Tacker

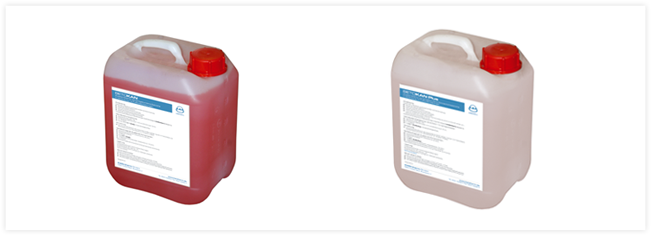

  • добавка (пластификатор) для бетона BETOKAN или BETOKAN Plus,

Система KAN-therm Tacker



  • Коллекторные и насосные группы для напольного и настенного отопления,

Система KAN-therm Tacker



  • коллекторные шкафы встроенные (внутренние), настенные (наружные) или для оклеивания или под плитку.

Система KAN-therm Tacker



Установка системы напольного отопления в Системе KAN-therm Tacker:

1. Установка напольного отопления - первым этапом является размещение краевой ленты вдоль строительных перегородок помещения.

2. Затем размещаем пенопласт с пленкой, а закладки пленки выкладываем на соседние плиты из пенопласта.


Система KAN-therm TackerСистема KAN-therm Tacker























3. Отдельные листы пенопласта следует соединить с помощью скотча с целью лучшей изоляции со стороны теплоизоляционной стяжки. Тот же самое следует сделать с пленкой, находящейся на крайней ленте. Пленку следует выложить на пенопласт и склеить с помощью скотча.

4. Следующий этап - это крепление труб к пенопласту с помощью скоб и такера. Специальная разметка на пленке облегчает укладку труб в соответствии с запроектированным интервалом.

Система KAN-therm TackerСистема KAN-therm Tacker























После размещения труб, подключения их к коллекторной группе и проверки системы давлением, можем приступить к заливке полов с применением пластификатора для бетона BETOKAN или BETOKAN Plus (в зависимости от требований, касающихся толщины пола).
