Новинки 2016 - осень

Да, да - это уже осень, ранние заморозки, сырость и ветер, и так каждый день. Поэтому те, кто начал стройку, постепенно заканчивают ее, а те, кто уже являются счастливыми пользователями домов своей мечты, запускают свои котельные, чтобы по-прежнему наслаждаться приятным теплом.

В Системе KAN-therm мы также начали „разогреваться”, но в несколько ином смысле этого слова. Мы ускоряемся с развитием своей продукции и разнообразием ассортимента.

Изменений много, потому для удобства мы традиционно упорядочили их по темам.

Система KAN-therm Push/Push Platinum

Самые большие изменения в ассортименте и в самой технике монтажа касаются наиболее известных и безопасных систем, доступных на инсталляционном рынке, а именно, Системы KAN-therm Push и KAN-therm Push Platinum. Это супер-безопасные продукты, использующие конструкцию соединения трубы с фитингом без уплотнительных прокладок типа o-ring. Эти системы модифицированы не только с точки зрения ассортимента самих труб и фитингов, но и в плане инструмента для монтажа. Но все по порядку...


Новинки 2016 - осень

Напомним Вам – в прошлом году мы внедрили в коммерческое предложение расширительные головки „ЗА ОДИН РАЗ” с функцией идентификации диаметра с помощью маркировки разным цветом.



Новинки 2016 - осень



Головки используются для расширения концов труб PE-Xc и PE-RT в диапазоне диаметров 14 – 32 мм (для диаметра 12 мм имеется головка в старой конструкции „в три приема”, с цветной идентифицирующей полоской). Новая конструкция головок „ЗА ОДИН РАЗ” значительно ускорила процесс монтажа за счет безопасного способа расширения конца трубы за один цикл. Цветными точками, идентифицирующими конкретный диаметр, маркируются также вкладыши для прессов, а также этикетки упаковок для них.


Новинки 2016 - осень




 Новое натяжное кольцо типа Push

В текущем выпуске каталога, ключевым изменением являются новые натяжные кольца Push, изготовленные из полимера PVDF. Новые кольца доступны в диапазоне диаметров 14 – 32 мм. Благодаря этому, монтаж труб PE-Xc и PE-RT с фитингами Push будет возможен в двух вариантах: со старыми латунными натяжными кольцами или новым полимерным кольцом PVDF (диаметр 12x2 мм остается без изменений – монтаж только с латунным кольцом).

Какие преимущества несет с собой применение нового полимерного натяжного кольца Push?

Новинки 2016 - осень

Еще одной новинкой, на этот раз в подходе к самой технологии монтажа Системы KAN-therm Push и KAN-therm Push Platinum, является упрощение правил соединения для диаметра 32 мм. Что изменилось? В случае фитингов PPSU диаметром 32 мм – до настоящего времени, для выполнения соединения рекомендовалось применение со стороны фитинга никелированного вкладыша диаметром 25 мм для латунных соединителей, а со стороны кольца использовались сами щеки пресса. Для упрощения процесса монтажа Системы KAN-therm Push и Push Platinum, официально отказываемся от этого правила. Это означает, что фитинги PUSH в версии PPSU, диаметра 32 мм будут монтироваться самими щеками пресса, без каких-либо дополнительных вкладышей.

Так было:


Новинки 2016 - осень



После изменений правил монтажа диаметра 32 мм:


Новинки 2016 - осень

Вывод: фитинги PPSU 32 мм в настоящее время следует монтировать с соблюдением тех же правил, как и латунные фитинги 32 мм.

Такой способ еще более упростил и ускорил монтаж соединений типа „Push”. Все это для того, чтобы этот одна из самых безопасных инсталляционных систем была еще более удобной и еще более устойчивой к монтажным ошибкам.


Новинки 2016 - осень


Вышеописанное изменение в правилах монтажа фитингов PPSU диаметром 32 мм, также касается Системы KAN-therm Push Platinum.


 Новое натяжное кольцо Push Platinum

Мы также внедрили в коммерческое предложение Системы KAN-therm Push Platinum новое полимерное натяжное кольцо типа Push.

Внимание, важная информация: изменяется способ конфигурации соединения фитинга Push с многослойной трубой PE-Xc/Al/PE-HD Platinum – для такого соединения, во всем диапазоне диаметров 14 – 32 мм, будут допускаться к использованию только новые полимерные натяжные кольца.

Новинки 2016 - осень



Таким образом, при выполнении соединения в Системе KAN-therm Push Platinum будет разрешено применять ТОЛЬКО полимерные кольца.

 Новая труба диаметром 18x2,5

Еще одним существенным изменением в ассортименте Системы KAN-therm Push Platinum является внедрение новой трубы с реальным диаметром 18x2,5. До сих пор в ассортименте была труба Platinum с „номинальным” диаметром 18x2,5, которая на самом деле имела размер 17x2,8 (подробное описание можно было найти на самой трубе или в технических материалах KAN). Включение в ассортимент новой трубы Platinum с фактическим диаметром 18x2,5 позволит, в первую очередь, улучшить гидравлику системы, и, следовательно, увеличить мощность систем отопления и получить больший расход в системе водоснабжения..



Новинки 2016 - осень


Внедрение новой трубы автоматически привело к внедрению в коммерческое предложение новых латунных свинчиваемых соединителей, которые предусмотрены для „правильного” диаметра 18x2,5. Внимание: старые свинчиваемые соединители для трубы Platinum 18x2,5 мм (17x2,8 мм) не будут соответствовать новой трубе 18x2,5, поэтому будут целенаправленно изъяты из каталога (возможно будет индивидуальная продажа этих элементов под конкретные запросы).

 Новые расширительные головки "ЗА ОДИН РАЗ"

Кульминацией оптимизации Системы KAN-therm Push Platinum, является внедрение в ассортимент новых головок расширителя Platinum „ЗА ОДИН РАЗ”. Изменение касается всего диапазона диаметров, т. е. 14-32 мм. Обращает на себя внимание, однако, тот факт, что старые головки Platinum (для монтажа „за три приема”), в случае диаметра 18 мм не могут быть взаимозаменяемыми с новой версией „ЗА ОДИН РАЗ”. Из этого следует, что для старой трубы 18x2,5 (17x2,8) необходимо использовать старую версию головки, а для новой трубы, с фактическим диаметром 18x2,5, необходимо использовать только новую головку „ЗА ОДИН РАЗ”.



Новинки 2016 - осень

Вышеуказанные изменения, внесенные в предложение Систем KAN-therm Push и Push Platinum, позволяют осуществить монтаж соединений PUSH еще быстрее, еще более безопасно и еще более удобно.



Новинки 2016 - осеньНовинки 2016 - осеньНовинки 2016 - осень


 Noвый пресс ACO102

Компактный, удобный, эффективный – так в трех словах описать новый пресс ACO 102, известной уважаемой компании Novopress. Новый пресс достойно заменил старую версию пресса „mini” AFP101. Еще меньше и еще сподручнее, а благодаря новому прорезиненному корпусу стал еще более эргономичнее.


Новинки 2016 - осень

Практичный светодиодный индикатор, расположенный под прозрачной кнопкой запуска, информирует о состоянии зарядки аккумулятора, состоянии инструмента, а также о выявленных ошибках. Благодаря возможности ручной разблокировки устройства, процесс прессования в экстренном случае может быть прерван в любой момент.



Новинки 2016 - осень



Пресс ACO102 совместим со всеми пресс-клещами PB1 компании Novopress. Находит применение в трубных системах из металла: Система KAN-therm Steel и KAN-therm Inox с диаметрами до 35 мм, а также в системах из полимеров: Система KAN-therm Press LBP с диаметрами до 40 мм. За счет установленных пресс-клещей центр тяжести устройства расположен оптимально на месте хвата рукой, что позволяет удобно работать одной рукой, не вызывая при этом усталости.

В ассортименте Системы KAN-therm представлено три версии в комплекте с вышеописанным устройством.

Стандартно в каждый из этих трех комплектов входит: пресс аккумуляторный ACO102, два аккумулятора Li-ion (литий-ионные) 12 В / 1,5 A·ч, зарядное устройство и пластмассовый чемодан.

Новинки 2016 - осень

Дополнительное оснащение в виде пресс-клещей зависит от назначения инструмента. Для монтажа Системы KAN-therm Press LBP подготовлены два отельных комплекта, один с пресс-клещами U16, U20, U25, U32, другой с пресс-клещами TH16, TH20, TH25 и TH32. Комплект с пресс-клещами типа „U” имеется в наличии, комплект с пресс-клещами „TH” – по специальному заказу. Для монтажа Системы KAN-therm Steel & Inox подготовлен универсальный комплект с пресс-клещами M15, M18, M22 и M28. Комплект доступен по специальному заказу.



Новинки 2016 - осень


 Новая теплоизоляция

Основное изменение в ассортименте панельного отопления касается теплоизоляции Системы KAN-therm Profil. Прежнее исполнение пенополистирольных плит Profil 1 и Profil 2, а также самой жесткой PS пленки (накладки) Profil 3 были заменены их модифицированной версией. Различия, какие существуют между старой и новой версией пенополистирольных плит Profil, мы представили в следующей таблице:



Новинки 2016 - осень

Старая версия

Новинки 2016 - осень

Новая версия

Новинки 2016 - осень

Старая версия

Новинки 2016 - осень

Новая версия



30-2 мм

30-2 mm

11 mm

11 mm

Каталожный код

K-300300

K-310300

K-300100

K-310310

Диаметр труб

16 – 18 mm

16 – 18 mm

16 – 18 mm

16 – 18 mm

Тип приложения в соотв. DIN 4108-10

DES sg

DES sg

DEO ds, WAB

DEO dh, WAB

Тип в соотв. EN 13163

PST-TK 5000

PST-TK 5000

EPS 200

EPS 150

Обозначение в соотв. EN 13163

EPS-EN 13163-T4-L1-W1-S1-P3-DS(N)5-BS100-SD20-CP2

EPS-EN 13163-T4-L1-W1-S1-P3-DS(N)5-BS100-SD20-CP2

EPS-EN 13163-T1-L1-W1-S1-P3-DS(70,-)3-DS(N)5-BS250-DLT(1)5-CS(10)200

EPS-EN 13163-T1-L1-W1-S1-P3-DS(70,-)3-DS(N)5-BS200-DLT(2)5-CS(10)150

Звукоизоляция

28 dB

28 dB

-

-

Теплопроводность DIN V 4108-10

0,04 W/mK

0,04 W/mK

0,035 W/mK

0,035 W/mK

Термическое сопротивление

0,75 m²K/W

0,75 m²K/W

0,314 m²K/W

0,314 m²K/W

Прочность на сжатие

-

-

200 kPa

150 kPa

Макс. подвижная нагрузка

5 kPa

5 kPa

60 kPa

45 kPa

Площадь плиты

1,12 m²

1,2 m²

1,12 m²

1,2 m²

Расстояние между трубами

50 mm

60 mm

50 mm

60 mm

Расстояние между трубами по диагонали

71 mm

84 mm

71 mm

84 mm

Размер листа EPS

1400x800x30 mm

1440x840x30 mm

1400x800x11 mm

1440x840x11 mm

Размер накладки  PS (пленки)

1450 x 850 mm

1470 x 870 mm

1450 x 850 mm

1470 x 870 mm

Цвет накладки (пленки)

черно-антрацитовый

черно-антрацитовый

черно-антрацитовый

черно-антрацитовый

Высота выступов (бобышек)

21 mm

18 mm

21 mm

18 mm

Общая высота плиты/листа

51 mm

48 mm

32 mm

29 mm

Размеры коробки (ДxШxВ)

1510x455x860 mm

1550x880x340 mm

1510x455x860 mm

1550x880x170 mm

Кол-во шт. в коробке

10 шт.

8 шт.

18 шт.

8 шт.

Кол-во коробок на паллете

5 коробок

6 коробок

5 коробок

12 коробок

Кол-во м² на паллете

56,0 m²

57,6 m²

100,8 m²

115,2 m²

Система соединения на клик/сlik

да

да

да

да



Новые версии теплоизоляции доступны также для пенополистирола Profil 4 – с выступами/бобышками, без пленки (накладки PS).


Новинки 2016 - осень

В этом случае увеличена толщина самого пенополистирола с 20 мм до 22 мм при одновременном уменьшении высоты выступов/бобышек. Благодаря этому, снижена суммарная высота теплоизоляции (вместе с выступами/бобышками) с 47 мм до 43 мм.

Старые версии пенополистирольных плит доступны после исчерпания складских запасов.



 Новая, длинная полимерная шпилка

Еще один новый элемент в ассортименте - это результат развития Системы KAN-therm Tacker, инсталляционной системы, позволяющей выполнять монтаж системы панельного отопления мокрым методом.

В этом случае в ассортимент добавлена еще одна версия полимерной шпильки в удлиненном исполнении. Шпилька имеет высоту 55 мм, поэтому в каталоге описана, как шпилька U55. Позволяет выполнять монтаж труб в диапазоне диаметров 14 – 18 мм и, что важно, применяется с оснасткой для забивания шпилек (Tacker) только в пластмассовом исполнении. Для облегчения монтажа шпильки доступны в блоках/обоймах по 25 штук.

Новинки 2016 - осень


 Новая версия размотчика для труб

Технической модификации, а именно возможности дополнительного вооружения, дождался, популярный среди монтажников, размотчик для труб. Это простое, но и очень полезное при монтаже труб панельного отопления, устройство обеспечивает быструю и удобную работу, даже в случае одного человека.


Новинки 2016 - осень

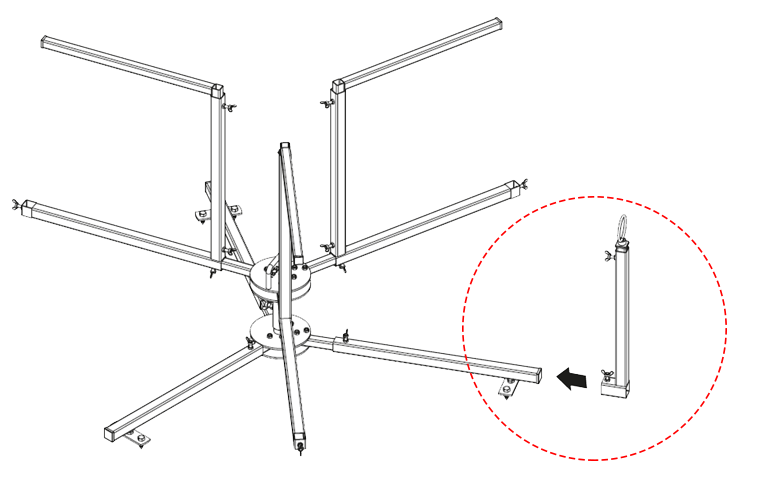

Теперь, благодаря новой направляющей для размотчикa, еще более облегчаем работу с устройством. Направляющая является дополнительным конструктивным элементом размотчикa, который крепится к одной из неподвижных ножек устройства. Позволяет еще легче разматывать трубы, особенно в картонной упаковке. Благодаря регулируемой высоте ушка, без проблем может работать, как со стандартными упаковками, так и с большими бухтами труб.
