Система KAN-therm Inox Sprinkler базируется на технике выполнения обжимных соединений „Press” - опрессовке, использующей профиль обжима HP, которая позволяет:

  • создать трехточечный обжим уплотнения типа O-Ring, обеспечивающий его соответствующую деформацию и плотное прилегание к поверхности трубы,
  • полностью закрыть пространство, в которое вложена уплотнительная прокладка O-Ring, путем прижима края фитинга к поверхности трубы, что предотвращает попадание загрязнения внутрь фитинга и представляет собой естественную механическую защиту для уплотнителя, а также усиливает механическое соединение.



Техника соединения

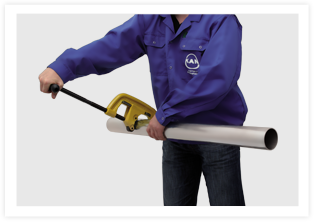

1. Трубы следует отрезать роликовым труборезом перпендикулярно к оси трубы. Допускается использование других инструментов таких, как ручные и электрические пилы, предназначенных для разрезания углеродистой и нержавеющей стали при условии, что будет соблюдена перпендикулярность разреза и не будет повреждений отрезаемых краев. Не допускается отламывание надрезанных кусков трубы. Для разрезания трубы не следует использовать горелки и циркулярные пилы. Отмеряя длину для отрезания, необходимо учитывать глубину вставки трубы в фитинг.

Техника соединенияТехника соединения





















2. Используя ручной или электрический фаскосниматель (для больших диаметров полукруглый напильник для стали), необходимо снять фаску с внутреннего и наружного торца отрезанной трубы, удаляя все зазубрины, которые могут повредить уплотнение O-Ring в процессе монтажа. Также следует удалить опилки, находящиеся на и в трубе, которые могут привести к возникновению точечной коррозии.

Техника соединенияТехника соединения

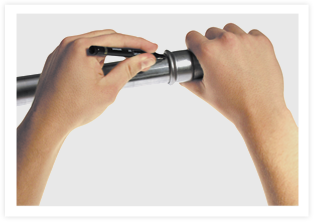

3. Чтобы получить надежное соединение, необходимо соблюдать соответствующую глубину вставки трубы в фитинг. Требуемую глубину вставки отметить маркером на трубе или на фитинге с ниппельным хвостовиком (хвостовик с гладким концом). После опрессовки отметка должна быть видна рядом с краем фитинга.

Техника соединения



4. Перед монтажом следует визуально проконтролировать наличие и состояние прокладки O-Ring. Также удостовериться, нет ли опилок и иных загрязнений на трубе и в фитинге, которые могут повредить прокладку O-Ring во время вставки трубы. Необходимо убедиться, что расстояние между соседними фитингами не меньше допустимого.

Техника соединения



5. Перед выполнением опрессовки необходимо соосно вставить трубу в соединитель на отмеченную глубину (допускается легкое проворачивание). Запрещается применять масло, смазку и жир с целью облегчения вставки трубы (можно использовать воду или мыльный раствор - рекомендованные при испытаниях герметичности системы сжатым воздухом). В случае одновременного монтажа большого количества соединений (по принципу вставки трубы в соединитель), перед операцией опрессовки каждого отдельного соединителя необходимо проконтролировать отмеченную на трубе глубину вставки.

Техника соединения



6. Перед началом процесса опрессовки (обжима) необходимо удостовериться в исправности инструмента. Рекомендуется использовать прессы и пресс-клещи, предоставляемые Системой KAN-therm Inox Sprinkler. Необходимо всегда подбирать размер пресс-клещей соответственно диаметру выполняемого соединения. Пресс-клещи должны охватывать соединитель таким образом, чтобы их профиль обжима точно совпадал с местом размещения уплотнительного кольца O-Ring в фитинге (выпуклая часть фитинга). После запуска пресса процесс обжима происходит автоматически и не может быть остановлен. Если по каким-либо причинам процесс опрессовки будет прерван, соединение необходимо демонтировать (вырезать) и выполнить правильно.
